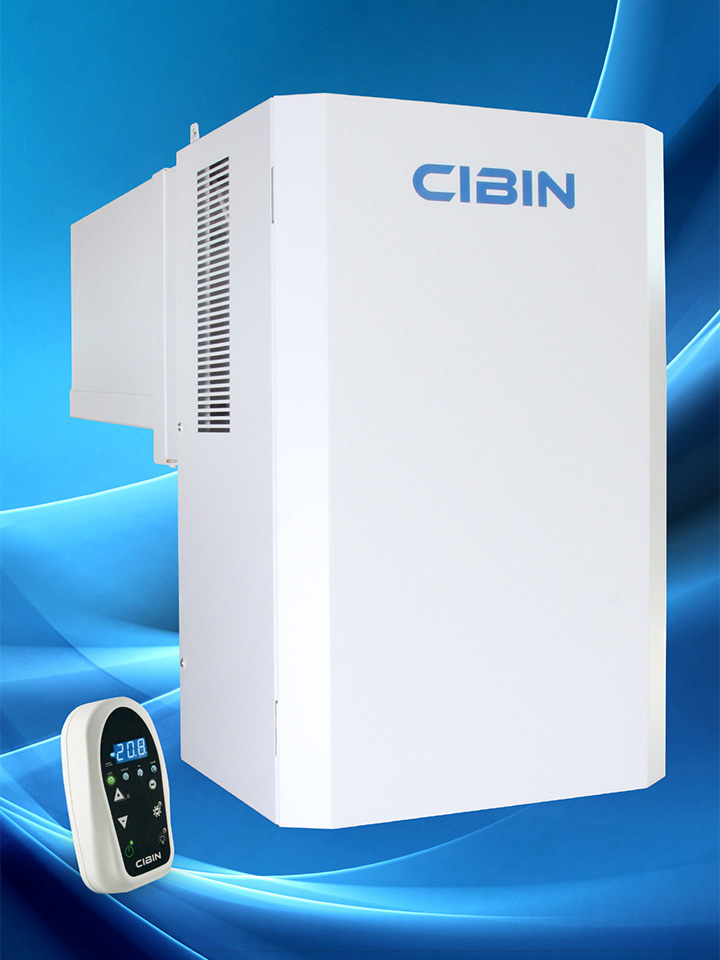

NORCA es un sistema frigorífico para el montaje a tampón.

La realización en forma de monobloc permite efectuar una instalación rápida y fácil para su utilización.

Icon_cataphoresis_painting_cibin

Caracteristicas técnicas:

Equipo estándar:
    • Compresor hermético*
    • Compresor semihermético alternativo*
    • Antivibrantes soporte compresor
    • Resistencia carter *
    • Condensación aire
    • Carrocería en lamina zincada con barnización con polvos
    • Carrocería parte evaporante en aluminio al magnesia
    • Evaporador barnizado en cataforesis
    • Batería evaporador en tubos de cobre y aletas de aluminio
    • Batería condensador en tubos de cobre y aletas de aluminio
    • Presostato de baja presión con reset automático
    • Presostato de alta presión con reset automático
    • Gestión compresor tiemporizada para evitar arranques cercanos
    • Ventilador axial
    • Dispositivo de control de condensación
    • Protección térmica compresor con interruptor de sobrecarga *
    • Expansión con válvula termostática con igualación externa *
    • Válvula limitadora presión de aspiración (solo en los modeles de baja temperatura)
    • Filtro dehidratador
    • Separador liquido en aspiración
    • Electroválvula gas caliente desescarche
    • Luz de aviso de liquido
    • Desescarche automático por gas caliente
    • Toma de presión de alta y baja presión ¼”
    • Sifón descarga humedad de condensación
    • Resistencia descarga condensación (solo en los modeles de baja temperatura)
    • Lámpara iluminación cámara frigorifica
    • Sonda temperatura ambiente
    • Sonda fin desescarche
    • Sonda control condensación
    • Cabo de alimentación para resistencias (para modeles de baja temperatura)
    • Cabo para conexión micro puerta para apagar el equipo y encender la luz con puerta abierta
    • Relé a disposición para conectar alarmes a distancia

Cuadro mandos a distancia provisto de:

  • Display digital con indicación temperatura a un decimal
  • Tecla on/off
  • Tecla encendido luz cámara
  • Visualización estado funcionamiento: frio – desescarche – ventiladores evaporador – alarme en curso
  • Teclas programación
  • Visualización alarmes
  • Tecla para hacer desescarche manual
  • Alarme alta temperatura
  • Alarme baja temperatura
  • Alarme alta temperatura condensador sucio
  • Alarme baja temperatura condensador
  • Alarme puerta abierta
  • Alarme alta presión
  • Alarme baja presión
  • Alarme fin desescarche en tiempo superior al tiempo máximo
  • Alarme señalización sonda temperatura en avería
  • Alarme señalización sonda fin desescarche en avería
  • Alarme sonda control condensación en avería
  • Funcionamiento emergencia temporizato en los casos siguientes:
    – Avería sonda temperatura ambiente
    – Avería sonda fin desescarche
    – Avería sonda control condensación
    – Puerta cámara se queda abierta (si hay micropuerta)
  • Predisposición para conexión supervisor Frigotel®
Optional:
    • Micro puerta
    • Condensación por agua con recibidor de liquido, válvula para regulación presostatica, junturas de ½”
    • Tensión diferente
    • Versión tropicalizada
    • Regulador de velocidad aspas condensador
    • Monitor de tensión para detención equipo si hay alimentación non correcta
    • Opción long distance para teclado mando a distancia mayor de 15 m
    • Sirena acústica provista de relampagueó para visualización del estado de alarme
    • Cuadro eléctrico para la gestión y la rotación de dos equipos en la misma cámara
    • Ulterior mando a distancia a utilizar como slave
    • Modulo electrónico para la conexión al sistema de supervisión Frigotel®
    • Condensador barnizado en cataforesis

* dependiente del modelo

Destinaciones de uso
Destinaciones de uso, uso previsto y no previsto
Los equipos frigoríficos Cibin son máquinas agroalimentarias (DIRECTIVAS MÁQUINAS 2006/42/EC), destinadas al tratamiento de los productos alimenticios.
La máquina está destinada a la conservación de alimentos y/o productos “frescos” a temperaturas indicadas (ver anexos).
Ha sido proyectado para poder trabajar con temperatura ambiente de +16°C a +43°C (clase T).
Ha sido proyectado para mantener una determinada temperatura en una camara frigorífica predispuesta a tal uso.
La máquina no está destinada a ser instalada y utilizada en càmaras ubicadas en el exterior.
La máquina no está destinada a ser instalada y utilizada en una atmósfera a riesgo de explosión.
Cada uso fuera de aquellos permitidos viene considerado “uso impropio” y por lo tanto el constructor no se asume ninguna responsabilidad.
La máquina no está destinada a ser utilizada para la conservación de productos que crean sustancias corrosivas.

Modelos:

Lectura de la sigla
Condiciones de càlculo de los volúmenes de las càmaras

icona-scheda-passwordIn order to consult manual and data sheets, you should require the password

R452A

R452A – 50Hz – TN

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 43°C

 Hoja técnica Manual
999909701 NORCA 06125 N 0.5 230/1+N/50 983
999909702 NORCA 07125 N 0.75 230/1+N/50 1149
999909703 NORCA 09125 N 1 230/1+N/50 1260
999909704 NORCA 11225 N 1 230/1+N/50 1989
999909705 NORCA 11225 N 1 400/3+N/50 1989
999909706 NORCA 13225 N 1.2 230/1+N/50 2146
999909707 NORCA 13225 N 1.2 400/3+N/50 2146
999909708 NORCA 15225 N 1.5 230/1+N/50 2522
999909709 NORCA 15225 N 1.5 400/3+N/50 2522
999909710 NORCA 19325 N 1.9 230/1+N/50 2934
999909711 NORCA 19325 N 1.9 400/3+N/50 2934
999909712 NORCA 24325 N 2.4 230/1+N/50 3307
999909713 NORCA 24325 N 2.4 400/3+N/50 3307
999909714 NORCA 30235 N 3.0 400/3+N/50 4968
999909715 NORCA 35235 N 3.4 400/3+N/50 6301

R452A – 50Hz – BT

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc – 20°C / Ta + 43°C

 Hoja técnica Manual
999909716 NORCA 12125 B 1.2 230/1+N/50 790
999909717 NORCA 17125 B 1.7 230/1+N/50 883
999909718 NORCA 19225 B 1.9 230/1+N/50 1533
999909719 NORCA 19225 B 1.9 400/3+N/50 1533
999909720 NORCA 24225 B 2.4 230/1+N/50 1892
999909721 NORCA 24225 B 2.4 400/3+N/50 1892
999909722 NORCA 32325 B 3.4 400/3+N/50 2681
999909723 NORCA 35325 B 3.7 400/3+N/50 2700
999909724 NORCA 40235 B 4.0 400/3+N/50 5167
999909725 NORCA 45235 B 4.2 400/3+N/50 4280
999909726 NORCA 50235 B 5.0 400/3+N/50 5834

R452A – 60Hz – TN

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
  NORCA 06125 N 0.5 230/1+N/60 –
  NORCA 07125 N 0.75 230/1+N/60 –
  NORCA 13225 N 1.2 400/3+N/60 –
  NORCA 15225 N 1.5 400/3+N/60 –
  NORCA 19325 N 1.9 400/3+N/60 –
  NORCA 24325 N 2.4 400/3+N/60 –

R452A – 60Hz – BT

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc – 20°C / Ta + 32°C

 Hoja técnica Manual
  NORCA 17125 B 1.7 230/1+N/60 –
  NORCA 19225 B 1.9 400/3+N/60 –
  NORCA 32325 B 3.4 400/3+N/60 –
  NORCA 45235 B 4.2 400/3+N/60 –

R404A

R404A – 50Hz – TN

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
999908701 NORCA 06125 N 0.5 230/1+N/50 983
999908702 NORCA 07125 N 0.75 230/1+N/50 1149
999908703 NORCA 09125 N 1 230/1+N/50 1260
999908704 NORCA 11225 N 1 230/1+N/50 1989
999908705 NORCA 11225 N 1 400/3+N/50 1989
999908707 NORCA 13225 N 1.2 230/1+N/50 2146
999908709 NORCA 13225 N 1.2 400/3+N/50 2146
999908711 NORCA 15225 N 1.5 230/1+N/50 2522
999908708 NORCA 15225 N 1.5 400/3+N/50 2522
999908713 NORCA 19325 N 1.9 230/1+N/50 2934
999908710 NORCA 19325 N 1.9 400/3+N/50 2934
999908714 NORCA 24325 N 2.4 230/1+N/50 3307
999908712 NORCA 24325 N 2.4 400/3+N/50 3307
999908728 NORCA 30235 N 3.0 400/3+N/50 4968
999908729 NORCA 35235 N 3.4 400/3+N/50 6301

R404A – 50Hz – BT

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc – 20°C / Ta + 32°C

 Hoja técnica Manual
999908716 NORCA 12125 B 1.2 230/1+N/50 790
999908719 NORCA 17125 B 1.7 230/1+N/50 883
999908717 NORCA 19225 B 1.9 230/1+N/50 1533
999908720 NORCA 19225 B 1.9 400/3+N/50 1533
999908721 NORCA 24225 B 2.4 230/1+N/50 1892
999908718 NORCA 24225 B 2.4 400/3+N/50 1892
999908724 NORCA 32325 B 3.4 400/3+N/50 2681
999908722 NORCA 35325 B 3.7 400/3+N/50 2700
999908725 NORCA 40235 B 4.0 400/3+N/50 5167
999908726 NORCA 45235 B 4.2 400/3+N/50 4280
999908727 NORCA 50235 B 5.0 400/3+N/50 5834

R404A – 60Hz – TN

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
999908731 NORCA 06125 N 0.5 230/1+N/60 –
999908706 NORCA 07125 N 0.75 230/1+N/60 –
  NORCA 13225 N 1.2 400/3+N/60 –
  NORCA 15225 N 1.5 400/3+N/60 –
  NORCA 19325 N 1.9 400/3+N/60 –
  NORCA 24325 N 2.4 400/3+N/60 –

R404A – 60Hz – BT

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc – 20°C / Ta + 32°C

 Hoja técnica Manual
  NORCA 17125 B 1.7 230/1+N/60 –
  NORCA 19225 B 1.9 400/3+N/60 –
  NORCA 32325 B 3.4 400/3+N/60 –
  NORCA 45235 B 4.2 400/3+N/60 –

* Max ambient temperature

Ta: Temperatura ambiente
Tc: Temperatura cámara
