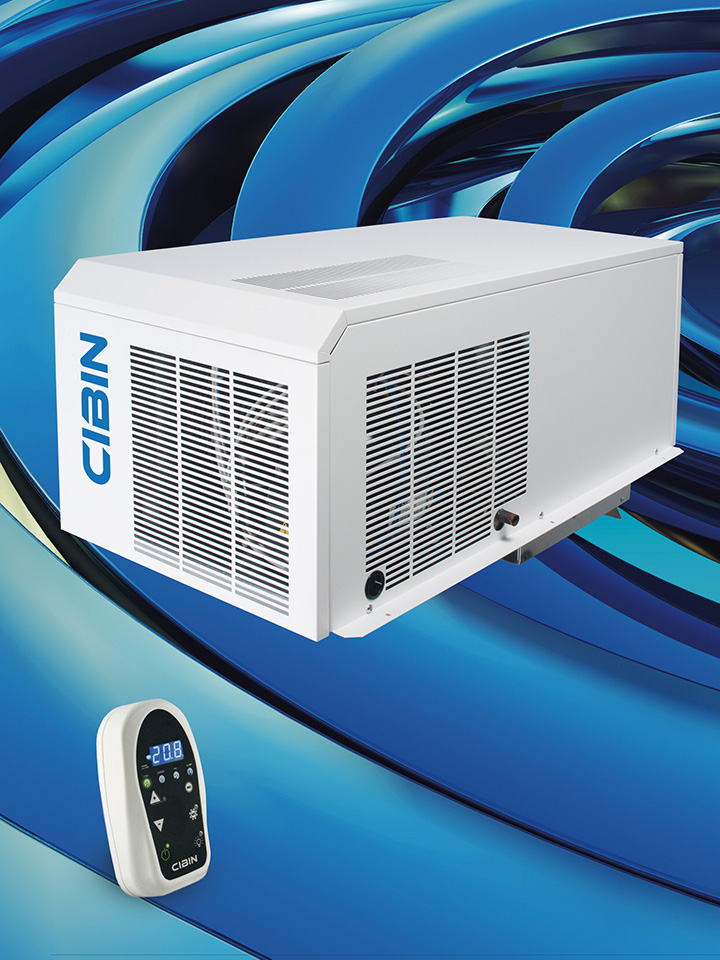

KUMA es un sistema frigorífico que se aplica sobre el techo de la cámara.

La realización en forma de monobloque permite efectuar una instalación rápida y fácil para su utilización.

Características técnicas

Equipo estándar
    • Compresor hermético
    • Antivibrantes soporte compresor
    • Condensación aire
    • Carrocería en lamina zincada con barnización con polvos
    • Carrocería parte evaporante en aluminio al magnesia
    • Batería evaporador en tubos de cobre y aletas de aluminio
    • Batería condensador en tubos de cobre y aletas de aluminio
    • Presostato de baja presión con reset automático
    • Presostato de alta presián con reset automático
    • Gestión compresor tiemporizada para evitar arranques cercanos
    • Ventilador axial
    • Protección ventiladores condensador
    • Protección térmica compresor
    • Expansión con válvula termostática con igualación externa *
    • Válvula limitadora presión de aspiración (solo en los modeles de baja temperatura)
    • Filtro dehidratador
    • Separador liquido en aspiración
    • Electroválvula gas caliente desescarche
    • Desescarche automático por gas caliente
    • Toma de presión de alta y baja presión ¼”
    • Sifón descarga humedad de condensación
    • Resistencia descarga condensación (solo en los modeles de baja temperatura)
    • Lámpara iluminación cámara frigorifica
    • Sonda temperatura ambiente
    • Sonda fin desescarche
    • Sonda control condensación
    • Cabo de alimentación para resistencias puerta con (para modeles de baja temperatura)
    • Cabo para conexión micro puerta para apagar el equipo y encender la luz con puerta abierta
    • Relé a disposición para conectar alarmes a distancia

Cuadro mandos a distancia provisto de:

  • Display digital con indicación temperatura a un decimal
  • Tecla on/off
  • Tecla encendido luz cámara
  • Visualización estado funcionamiento: frio – desescarche
    ventiladores evaporador – alarme en curso
  • Teclas programación
  • Visualización alarmes
  • Tecla para hacer desescarche manual
  • Alarme alta temperatura
  • Alarme baja temperatura
  • Alarme alta temperatura condensador sucio
  • Alarme baja temperatura condensador
  • Alarme puerta abierta
  • Alarme alta presión
  • Alarme baja presión
  • Alarme fin desescarche en tiempo superior al tiempo máximo
  • Alarme señalización sonda temperatura en avería
  • Alarme señalización sonda fin desescarche en avería
  • Alarme sonda control condensación en avería
  • Funcionamiento emergencia temporizato en los casos siguientes:
    – Avería sonda temperatura ambiente
    – Avería sonda fin desescarche
    – Avería sonda control condensación
    – Puerta cámara se queda abierta (si hay micropuerta)
  • Posibilidad instalación segundo mando a distancia tipo slave
  • Predisposición para conexión supervisor Frigotel®
Optional:
    • Micro puerta
    • Condensación por agua con recibidor de liquido, válvula para regulación presostatica, junturas de ½”
    • Tensión diferente
    • Versión tropicalizada
    • Regulador de velocidad aspas condensador
    • Monitor de tensión para detención equipo si hay alimentación non correcta
    • Opción long distance para teclado mando a distancia mayor de 15 m
    • Sirena acústica provista de relampagueó para visualización del estado de alarme
    • Cuadro eléctrico para la gestión y la rotación de dos equipos en la misma cámara
    • Modulo electrónico para la conexión al sistema de supervisión Frigotel®
    • Evaporador barnizado en cataforesis
    • Condensador barnizado en cataforesis
    • Kit resistencia de drenaje de agua para los modelos TN

*dependiente del modelo

Destinaciones de uso
Destinaciones de uso, uso previsto y no previsto
Los equipos frigoríficos Cibin son máquinas agroalimentarias (DIRECTIVAS MÁQUINAS 2006/42/EC), destinadas al tratamiento
de los productos alimenticios.
La máquina está destinada a la conservación de alimentos y/o productos “frescos” a temperaturas indicadas (ver anexos).
Ha sido proyectado para poder trabajar con temperatura ambiente de +16°C a +43°C (clase T).
Ha sido proyectado para mantener una determinada temperatura en una camara frigorífica predispuesta a tal uso.
La máquina no está destinada a ser instalada y utilizada en càmaras ubicadas en el exterior.
La máquina no está destinada a ser instalada y utilizada en una atmósfera a riesgo de explosión.
Cada uso fuera de aquellos permitidos viene considerado “uso impropio” y por lo tanto el constructor no se asume ninguna responsabilidad.
La máquina no está destinada a ser utilizada para la conservación de productos que crean sustancias corrosivas.

Modelos

Lectura de la sigla
Condiciones de càlculo de los volúmenes de las càmaras
icona-scheda-passwordPara consultar el manual y las hojas de datos, debe solicitar la contraseña.

R452A

TN – R452A – 50 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
999908750 KUMA 04123 N 0.4 230/1+N/50 778
999908751 KUMA 06123 N 0.5 230/1+N/50 899
999908752 KUMA 07125 N 0.75 230/1+N/50 1149
999908753 KUMA 09125 N 1.0 230/1+N/50 1260
999908766 KUMA 11225 N 1.0 230/1+N/50 1989
999908771 KUMA 13225 N 1.2 230/1+N/50 2146
999908767 KUMA 13225 N 1.2 400/3+N/50 2146
999908755 KUMA 15225 N 1.5 230/1+N/50 2476
999908754 KUMA 15225 N 1.5 400/3+N/50 2476
999908757 KUMA 19325 N 1.9 230/1+N/50 2934
999908756 KUMA 19325 N 1.9 400/3+N/50 2934
  KUMA 24325 N 2.4 230/1+N/50 3223
999908770 KUMA 24325 N 2.4 400/3+N/50 3223

BT – R452A – 50 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc -20°C / Ta + 32°C

 Hoja técnica Manual
999908772 KUMA 12125 B 1.2 230/1+N/50 796
999908761 KUMA 17125 B 1.7 230/1+N/50 883
999908768 KUMA 19225 B 1.9 230/1+N/50 1533
999908769 KUMA 19225 B 1.9 400/3+N/50 1533
999908763 KUMA 24225 B 2.4 230/1+N/50 1840
999908762 KUMA 24225 B 2.4 400/3+N/50 1840
999908764 KUMA 32325 B 3.3 400/3+N/50 2681
999908765 KUMA 35325 B 3.6 400/3+N/50 2678

TN – R452A – 60 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
  KUMA 06123 N 0.5 230/1+N/60 –
  KUMA 07125 N 0.75 230/1+N/60 –
  KUMA 09125 N 1.0 230/1+N/60 –
  KUMA 13225 N 1.2 400/3+N/60 –
  KUMA 15225 N 1.5 400/3+N/60 –

BT – R452A – 60 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc -20°C / Ta + 32°C

 Hoja técnica Manual
  KUMA 12125 B 1.2 230/1+N/60 –
  KUMA 17125 B 1.7 230/1+N/60 –
  KUMA 19225 B 1.9 400/3+N/60 –

TN – R452A – Condensadas con agua

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
999908775 KUMA 06123 N W 0.5 230/1+N/50 –
  KUMA 07125 N W 0.75 230/1+N/50 –
999908773 KUMA 09125 N W 1.0 230/1+N/50 –
  KUMA 11225 N W 1.0 230/1+N/50 –
  KUMA 13225 N W 1.2 230/1+N/50 –
  KUMA 15225 N W 1.5 230/1+N/50 –
  KUMA 19325 N W 1.9 230/1+N/50 –
  KUMA 19325 N W 1.9 400/3+N/50 –
  KUMA 24325 N W 2.4 230/1+N/50 –
  KUMA 24325 N W 2.4 400/3+N/50 –

BT – R452A – Condensadas con agua

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc -20°C / Ta + 32°C

 Hoja técnica Manual
  KUMA 12125 B W 1.2 230/1+N/50 –
  KUMA 17125 B W 1.7 230/1+N/50 –
  KUMA 19225 B W 1.9 230/1+N/50 –
  KUMA 24225 B W 2.4 230/1+N/50 –
  KUMA 24225 B W 2.4 400/3+N/50 –
  KUMA 32325 B W 3.3 400/3+N/50 –
  KUMA 35325 B W 3.6 400/3+N/50 –

TN – R452A – Condensadas con agua + 60 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
  KUMA 07125 N W 0.75 230/1+N/60 –

R404A

TN – R404A – 50 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
999908650 KUMA 04123 N 0.4 230/1+N/50 778
999908651 KUMA 06123 N 0.5 230/1+N/50 899
999908652 KUMA 07125 N 0.75 230/1+N/50 1149
999908653 KUMA 09125 N 1.0 230/1+N/50 1260
999908666 KUMA 11225 N 1.0 230/1+N/50 1989
999908670 KUMA 13225 N 1.2 230/1+N/50 2146
999908667 KUMA 13225 N 1.2 400/3+N/50 2146
999908655 KUMA 15225 N 1.5 230/1+N/50 2476
999908654 KUMA 15225 N 1.5 400/3+N/50 2476
999908657 KUMA 19325 N 1.9 230/1+N/50 2934
999908656 KUMA 19325 N 1.9 400/3+N/50 2934
  KUMA 24325 N 2.4 230/1+N/50 3223
999908658 KUMA 24325 N 2.4 400/3+N/50 3223

BT – R404A – 50 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc -20°C / Ta + 32°C

 Hoja técnica Manual
999908660 KUMA 12125 B 1.2 230/1+N/50 796
999908661 KUMA 17125 B 1.7 230/1+N/50 883
999908668 KUMA 19225 B 1.9 230/1+N/50 1533
999908669 KUMA 19225 B 1.9 400/3+N/50 1533
999908663 KUMA 24225 B 2.4 230/1+N/50 1840
999908662 KUMA 24225 B 2.4 400/3+N/50 1840
999908664 KUMA 32325 B 3.3 400/3+N/50 2681
999908665 KUMA 35325 B 3.6 400/3+N/50 2678

TN – R404A – 60 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
999908692 KUMA 06123 N 0.5 230/1+N/60 –
999908679 KUMA 07125 N 0.75 230/1+N/60 –
999908696 KUMA 09125 N 1 230/1+N/60 –
999908697 KUMA 13225 N 1.2 400/3+N/60 –
999904692 KUMA 15225 N 1.5 400/3+N/60 –

BT – R404A – 60 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc -20°C / Ta + 32°C

 Hoja técnica Manual
999908960 KUMA 12125 B 1.2 230/1+N/60 –
999908961 KUMA 17125 B 1.7 230/1+N/60 –
999908969 KUMA 19225 B 1.9 400/3+N/60 –

TN – R404A – Condensadas con agua

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
999908693 KUMA 06123 N W 0.5 230/1+N/50 –
999908682 KUMA 07125 N W 0.75 230/1+N/50 –
999908677 KUMA 09125 N W 1.0 230/1+N/50 –
999904683 KUMA 11225 N W 1.0 230/1+N/50 –
999908691 KUMA 13225 N W 1.2 230/1+N/50 –
999908690 KUMA 13225 N W 1.2 400/3+N/50 –
999908685 KUMA 15225 N W 1.5 230/1+N/50 –
999908759 KUMA 19325 N W 1.9 230/1+N/50 –
999908760 KUMA 19325 N W 1.9 400/3+N/50 –
999908758 KUMA 24325 N W 2.4 230/1+N/50 –
  KUMA 24325 N W 2.4 400/3+N/50 –

BT – R404A – Condensadas con agua

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc -20°C / Ta + 32°C

 Hoja técnica Manual
999908675 KUMA 12125 B W 1.2 230/1+N/50 –
999908676 KUMA 17125 B W 1.7 230/1+N/50 –
999908687 KUMA 19225 B W 1.9 230/1+N/50 –
999908686 KUMA 24225 B W 2.4 230/1+N/50 –
999908688 KUMA 24225 B W 2.4 400/3+N/50 –
  KUMA 32325 B W 3.3 400/3+N/50 –
999908689 KUMA 35325 B W 3.6 400/3+N/50 –

TN – R404A – Condensadas con agua + 60 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
999908738 KUMA 07125 N W 0.75 230/1+N/60 –

* Max ambient temperature: + 38°C

Ta: Temperatura ambiente
Tc: Temperatura cámara
