ICEBERG es el perfecta sistema de instalacióm frigorífica en versión split para cámaras de conservación de productos frescos y congelados. ICEBERG es un conjunto de refrigeración que consta de una unidad de condensación, un evaporador y un panel de control.

Características técnicas:

Equipo estándar:

  • Compresor hermético *
  • Compresor semihermético alternativo *
  • Antivibrantes soporte compresor
  • Antivibrantes aspiración y entrega compresor
  • Resistencia carter
  • Condensación aire
  • Revestimiento fonoabsorcion carrocería
  • Carrocería en lamina zincada con barnización con polvos
  • Carrocería parte evaporante en aluminio al magnesia
  • Batería evaporador en tubos de cobre y aletas de aluminio
  • Batería condensador en tubos de cobre y aletas de aluminio
  • Presostato de baja presión con reset automático
  • Presostato de alta presián con reset automático
  • Ventilador axial
  • Válvula de seguridad *
  • Protección ventiladores condensador
  • Protección térmica compresor
  • Protección térmica compresor con interruptor de sobrecarga *
  • Presostato de control condensación
  • Expansión con válvula termostática con igualación externa
  • Filtro dehidratador
  • Electroválvula gas liquido
  • Recibidor de liquido
  • Luz de aviso de liquido
  • Llave de aspiración
  • Llave gas liquido
  • Desescarche automático eléctrico
  • Parada en vacío del compresor
  • Toma de presión de alta y baja presión ¼”
  • Resistencia descarga condensación (solo en los modeles de baja temperatura)
  • Interruptor magnetotermico
  • Lámpara iluminación cámara frigorifica
  • Sonda temperatura ambiente
  • Sonda fin desescarche
  • Sonda control condensación
  • Cabo para conexión micro puerta para apagar el equipo y encender la luz con puerta abierta
  • Relé a disposición para conectar alarmes a distancia

Cuadro mandos a distancia provisto de:

  • Transformador de isolamiento
  • Display digital con indicación temperatura a un decimal
  • Tecla on/off
  • Tecla encendido luz cámara
  • Visualización estado funcionamiento: frio – desescarche – ventiladores evaporador – alarme en curso
  • Teclas programación
  • Visualización alarmes
  • Tecla para hacer desescarche manual
  • Alarme alta temperatura
  • Alarme baja temperatura
  • Alarme alta temperatura condensador sucio
  • Alarme baja temperatura condensador
  • Alarme puerta abierta
  • Alarme alta presión
  • Alarme baja presión
  • Alarme fin desescarche en tiempo superior al tiempo máximo
  • Alarme señalización sonda temperatura en avería
  • Alarme señalización sonda fin desescarche en avería
  • Alarme sonda control condensación en avería
  • Funcionamiento emergencia temporizato en los casos siguientes:- Avería sonda temperatura ambiente- Avería sonda fin desescarche- Avería sonda control condensación- Puerta cámara se queda abierta (si hay micropuerta)
  • Posibilidad instalación segundo mando a distancia tipo slave
  • Predisposición para conexión supervisor frigotel



Optional:

  • Micro puerta
  • Condensación por agua con recibidor de liquido. Válvula para regulación presostatica. Junturas de ½”
  • Tensión diferente
  • Versión tropicalizada
  • Regulador de velocidad aspas condensador
  • Cuadro eléctrico con pre-calefacción
  • Monitor de tensión para detención equipo si hay alimentación non correcta
  • Opción long distance para teclado mando a distancia mayor de 15 m
  • Sirena acústica provista de relampagueó para visualización del estado de alarme
  • Cuadro eléctrico para la gestión y la rotación de dos equipos en la misma cámara
  • Ulterior mando a distancia a utilizar como slave
  • Modulo electrónico para la conexión al sistema de supervisión frigotel
  • Evaporador barnizado en cataforesis
  • Condensador barnizado en cataforesis
  • Versión desonorizada

* dependiente del modelo

Destinaciones de uso
Los equipos frigoríficos Cibin son máquinas agroalimentarias (DIRECTIVAS MÁQUINAS 2006/42/EC), destinadas al tratamiento de los productos alimenticios.
La máquina está destinada a la conservación de alimentos y/o productos “frescos” a temperaturas indicadas (ver anexos).
Ha sido proyectado para poder trabajar con temperatura ambiente de 0°C a +43°C (clase T).
Ha sido proyectado para mantener una determinada temperatura en una camara frigorífica predispuesta a tal uso.
La máquina no está destinada a ser instalada y utilizada en càmaras ubicadas en el exterior.
La máquina no está destinada a ser instalada y utilizada en una atmósfera a riesgo de explosión.
Cada uso fuera de aquellos permitidos viene considerado “uso impropio” y por lo tanto el constructor no se asume ninguna responsabilidad.
La máquina no está destinada a ser utilizada para la conservación de productos que crean sustancias corrosivas.

Modelos:

Lecture de la sigla
Condiciones de càlculo de los volúmenes de las càmaras

R404A – R507A

R452A

TN – R404A – R507A – R452A – 50 Hz

>

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 43°C

 Hoja técnica Manual
999908000 ICEBERG 04123 N 0.33 230/1+N/50 766
999908003 ICEBERG 06125 N 0.5 230/1+N/50 1025
999908004 ICEBERG 07125 N 0.75 230/1+N/50 1337
999908005 ICEBERG 09125 N 1 230/1+N/50 1490
999908006 ICEBERG 11225 N 1 230/1+N/50 2026
999908993 ICEBERG 11225 N 1 400/3+N/50 2026
999908157 ICEBERG 13225 N 1.2 230/1+N/50 2303
999908007 ICEBERG 13225 N 1.2 400/3+N/50 2303
999908170 ICEBERG 15225 N 1.5 230/1+N/50 2846
999908008 ICEBERG 15225 N 1.5 400/3+N/50 2846
999908011 ICEBERG 19325 N 1.8 400/3+N/50 3034
999908012 ICEBERG 24325 N 2.1 400/3+N/50 3503
999908015 ICEBERG 30235 N 2.6 400/3+N/50 4623
999908016 ICEBERG 35235 N 3.3 400/3+N/50 5999
999908035 ICEBERG 30240 SN 3 400/3+N/50 8930
999908021 ICEBERG 40240 SN 4 400/3+N/50 9968
999905023 ICEBERG 50240 SN 5 400/3+N/50 13380

BT – R404A – R507A – R452A – 50 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc – 20°C / Ta + 32°C

 Hoja técnica Manual
999908998 ICEBERG 10123 B 1 230/1+N/50 667
999908001 ICEBERG 12125 B 1.2 230/1+N/50 880
999908002 ICEBERG 17125 B 1.7 230/1+N/50 1072
999908095 ICEBERG 17125 B 1.7 400/3+N/50 1072
999908009 ICEBERG 19225 B 1.8 400/3+N/50 1584
999908173 ICEBERG 18225 SB 1.5 400/3+N/50 1894
999908060 ICEBERG 24225 B 1.5 230/1+N/50 2090
999908010 ICEBERG 24225 B 1.5 400/3+N/50 2090
999905041 ICEBERG 20225 SB 2 400/3+N/50 2070
999908013 ICEBERG 32325 B 3.4 400/3+N/50 2794
999905040 ICEBERG 20325 SB 2 400/3+N/50 3149
999908014 ICEBERG 35325 B 4.3 400/3+N/50 2968
999905174 ICEBERG 30325 SB 3 400/3+N/50 3815
999908017 ICEBERG 45235 B 5.6 400/3+N/50 4061
999908018 ICEBERG 40235 SB 4 400/3+N/50 5118
999908019 ICEBERG 50235 SB 5 400/3+N/50 6128
999908038 ICEBERG 75240 SB 7.5 400/3+N/50 9254
999905027 ICEBERG 100240 SB 10 400/3+N/50 11278
999908028 ICEBERG 150240 SB 15 400/3+N/50 12267

TN – R404A – R507A – R452A – 60 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 43°C

 Hoja técnica Manual
0 ICEBERG 19325 N 1.8 230/3+N/60 3034

BT – R404A – R507A – R452A – 60 Hz

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc – 20°C / Ta + 32°C

 Hoja técnica Manual
0 ICEBERG 35325 B 4.3 230/3+N/60 2968

TN – R404A – R507A – R452A – Condensadas con agua

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc 0°C / Ta + 32°C

 Hoja técnica Manual
999908232 ICEBERG 06125 N W 0.33 230/1+N/50 –
999908236 ICEBERG 07125 N W 0.75 230/1+N/50 –
999908233 ICEBERG 09125 N W 1 230/1+N/50 –
999908231 ICEBERG 11225 N W 1 230/1+N/50 –
999908235 ICEBERG 13225 N W 1.2 230/1+N/50 –
  ICEBERG 15225 N W 1.5 400/3+N/50 –
999908515 ICEBERG 24325 N W 2.1 400/3+N/50 –
  ICEBERG 35235 N W 3.3 400/3+N/50 –
  ICEBERG 40240 S N W 4 400/3+N/50 –
  ICEBERG 50240 S N W 5 400/3+N/50 –

BT – R404A – R507A – R452A – Condensadas con agua

Codigo Modelo CV Alimentación

V/ph/Hz

 Rendimiento W*

Tc – 20°C / Ta + 32°C

 Hoja técnica Manual
999908234 ICEBERG 12125 B W 1.2 230/1+N/50 –
999908237 ICEBERG 17125 B W 1.7 230/1+N/50 –
999908610 ICEBERG 19225 B W 1.8 400/3+N/50 –
999908188 ICEBERG 24225 B W 2.4 400/3+N/50 –
  ICEBERG 35325 B W 4.3 400/3+N/50 –
  ICEBERG 45235 B W 5.6 400/3+N/50 –
  ICEBERG 50235 S B W 5 400/3+N/50 –
  ICEBERG 75240 S B W 7.5 400/3+N/50 –
  ICEBERG 100240 S B W 10 400/3+N/50 –
  ICEBERG 150240 S B W 15 400/3+N/50 –

* Max ambient temperature: + 43°C

Ta: Temperatura ambiente
Tc: Temperatura cámara

Tuberías refrigerantes

Modelo Tabulación liquida Tabulación aspiracional
04123 N Ø 6 mm – 1/4″ Ø 10 mm – 3/8″
06125 N Ø 6 mm – 1/4″ Ø 10 mm – 3/8″
07125 N Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
09125 N Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
11225 N Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
13225 N Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
15225 N Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
12125 B Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
17125 B Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
19325 N Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
24325 N Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
19225 B Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
24225 B Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
32325 B Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
35325 B Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
30235 N Ø 12 mm – 1/2″ Ø 18 mm – 3/4″
35235 N Ø 12 mm – 1/2″ Ø 18 mm – 3/4″
45235 B Ø 12 mm – 1/2″ Ø 18 mm – 3/4″
40235 SB Ø 12 mm – 1/2″ Ø 18 mm – 3/4″
50235 B Ø 12 mm – 1/2″ Ø 18 mm – 3/4″
30240 N Ø 12 mm – 1/2″ Ø 22 mm – 7/8″
75240 N Ø 12 mm – 1/2″ Ø 28 mm – 1 1/8″
40240 N Ø 16 mm – 5/8″ Ø 28 mm – 1 1/8″
50240 N Ø 16 mm – 5/8″ Ø 28 mm – 1 1/8″
100240 B Ø 16 mm – 5/8″ Ø 28 mm – 1 1/8″
150240 B Ø 16 mm – 5/8″ Ø 28 mm – 1 1/8″

Distancia max 15 m. Para valores superiors contactar oficina técnica.

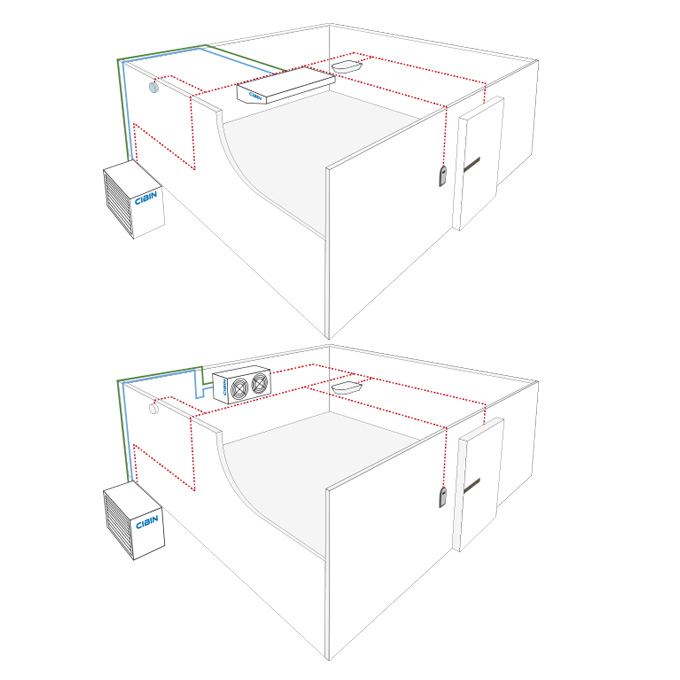

Cable de conexión

Modelo C1 C2 C3 C4 C5
  mm2 mm2 mm2 mm2 mm2
04123 N 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
06125 N 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
07125 N 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
09125 N 3 x 2.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
11225 N 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
13225 N 5 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
15225 N 5 x 2.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
19325 N 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
24325 N 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
30235 N 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
35235 N 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
30340 SN 5 x 4 5×1.5 + 5×4 3 x 1* 2 x 1* 3 x 1*
40240 SN 5 x 4 5×1.5 + 5×4 3 x 1* 2 x 1* 3 x 1*
50240 SN 5 x 6 5×1.5 + 5×4 3 x 1* 2 x 1* 3 x 1*
12125 B 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
17125 B 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
19225 B 5 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
24225 B 5 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
32325 B 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
35325 B 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
45235 SB 5 x 4 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
50235 SB 5 x 4 10 x 1.5 3 x 1* 2 x 1* 3 x 1*

C1 Cable de alimentación al grupo potencia

C2 Cable de conexión entre evaporador y grupo potencia

C3 Cable de conexión sondas entre evaporador y grupo potencia

C4 Cable de conexión micropuerta al grupo potencia

C5 Cablo de conexión con teclado control a distancia

*Protegido
